光通信中只要有光路傳輸的地方幾乎都會用到關鍵部件——透鏡。在耦合光路中，透鏡主要起到發散光匯聚的作用，將匯聚到光纖、探測器、硅波導等等上。按照我們的光通信產品應用，大部分有源器件產品會用到1顆或者2顆，乃至3顆透鏡。本篇文章主要給大家講述單雙透鏡在移動通信5G產品上的應用，性能特點，以及光路封裝結構。

一、單透鏡產品及在5G光模塊中應用

單透鏡的種類較多，形狀有球面，非球面，材質主要有玻璃、硅、塑料等介質。在不同的光器件產品應用中，所需要的透鏡的類型及封裝結構也完全不一樣。單透鏡主要特點是光路路程短，器件封裝結構尺寸小，結構簡單；缺點是單透鏡耦合效率較低，一般來說球透鏡耦合效率10~15%，非球透鏡30~50%。圖1給出了球面透鏡和非球面透鏡的光路示意。

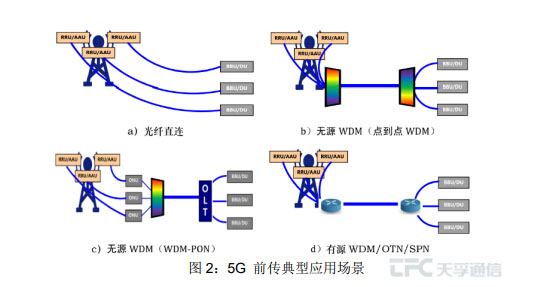

從移動通信5G承載光模塊應用場景及需求來看，目前前傳傳輸速率主要以25Gb/s為主。光纖直連和有源WDM/OTN設備間采用短距灰光模塊；點到點WDM、無源WDM方案中AAU到DU之間的連接則采用彩光模塊。這些模塊中的器件封裝形式一般以TO同軸封裝為主。功耗低，尺寸小，成本低，是器件和模塊的不二選擇。

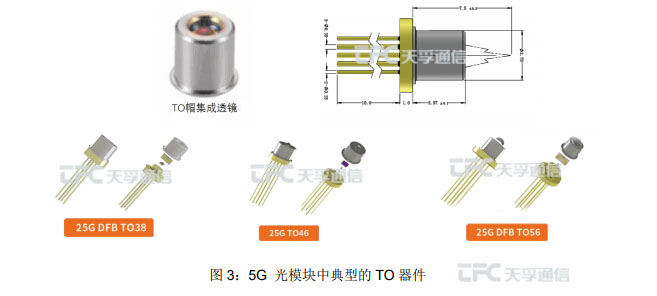

5G通信用的25G器件結構大都采用TO-can同軸封裝單透鏡結構。透鏡采取跟管帽燒結的方式形成一體，再將管帽電阻焊形式與TO-header焊接形成氣密性光器件。

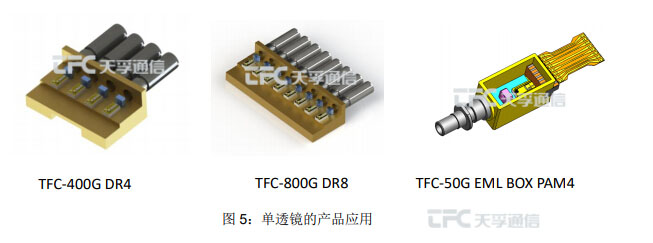

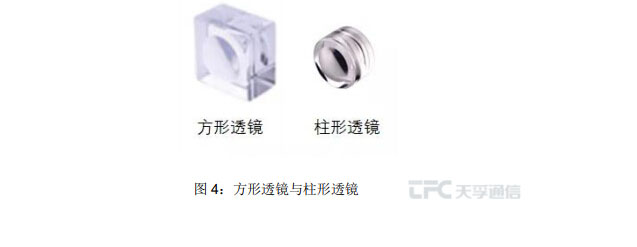

單透鏡除了與TO管帽相結合的方式，另外還有方形透鏡，柱形透鏡等在數據中心產品、5G中回傳50G器件上也有廣泛應用。

如數據中心的非氣密性器件400G,800G短距離傳輸，使用環境不是太嚴苛，對于芯片大都使用DML類型，器件光路較為簡單，單透鏡則可滿足耦合效率要求。

二、雙透鏡的應用場合及性能特點

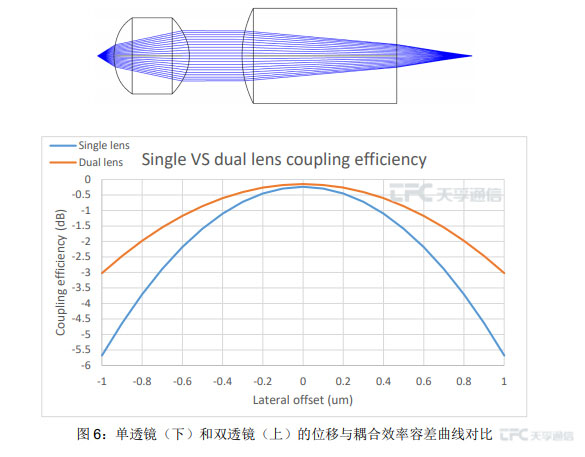

為了解決單透鏡的耦合效率低，光程短不易放入其他光路元器件，所以需要再增加一顆透鏡，采用準直光路延長光程，同時也能進一步提高耦合效率，另外對于透鏡的耦合容差也有所提升。在我們的多通道波分復用組件（TFF BLOCK/ AWG）都是采用雙透鏡光路。這種產品的耦合工藝較單顆透鏡亦要復雜得多。

雙透鏡的典型應用包括：

1.多通道波分復用產品

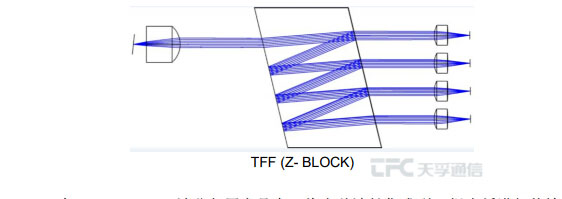

在100G、200G波分復用產品中，將多種波長集成到1根光纖進行傳輸，則需要使用雙透鏡的光路方案。實現方式一般有兩種。第一種采用薄膜濾波片（TFF）方式（如上圖），在LENS1與LENS2的準直光路中間加入一個Z-BLOCK無源器件，實現CWDM，DWDM, LWDM多波長的復用。還有一種則采用低成本，集成度較高的陣列波導光柵（AWG）方案, 但插損，帶寬，溫度穩定性都比TFF的差。所以一般客戶都不會將AWG方式作為TX端使用，而是配合TFF，將AWG作為RX端使用。

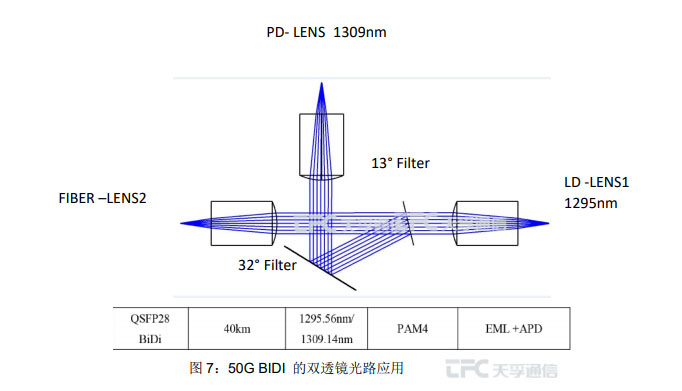

2.50G BIDI的雙透鏡光路應用

在5G中回傳的50G傳輸距離40km的應用需求中，可以采用LAN-WDM兩波長進行對接傳輸。這種應用中如果采用BOX 封裝結構，則器件成本較為高昂。那可不可以采用BIDI的低成本結構呢，答案是可以的。但是在激光器的TX端則需要使用雙透鏡方式。

為什么不能采用常規BOSA 45°Filter方式單透鏡方案進行設計呢？那是因為45°Filter做不到。常規的灰光模塊BOSA 波長采用的是1270nm跟1310nm，中間間隔40nm帶寬，對于45°Filter的通止帶隔離度來說制作就容易得多。目前45°Filter的能做到波長的最小間隔在20nm。而對于50G的BIDI波長來講，間隔只有15nm左右。那只能采用一個辦法減小Filter的角度來適用較小間隔的兩波長。

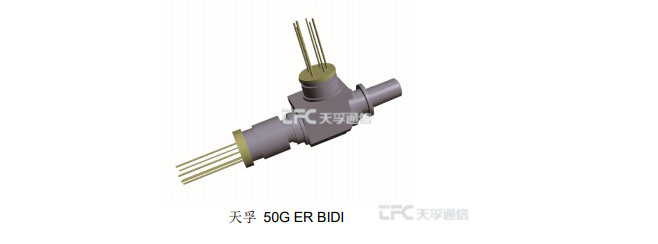

天孚通信新推出的50G ER BIDI光器件產品支持到50G10km、40km的應用，設計上采用雙透鏡，耦合效率達到60%以上。一方面減少光纖的用量，節約成本，另一方面單纖雙向BIDI消除光纖不對稱性延時，同時接入層采用50G PAM4 BIDI更好的滿足帶寬，同步等指標的要求。該產品以卓越的產品性能和市場表現在2020光連接大會上，榮獲“2020年度最具影響力光組件產品”獎項。

從以上應用實例我們可以看到，激光芯片到光纖直連，光程短，無其他光學元器件，耦合效率要求不是太高，則采用單顆透鏡，封裝類型TO封裝、BOX封裝，以TO封裝應用最為廣泛，而在波分復用場合，光程長有較多光路元器件，需要較高耦合效率提升傳輸距離應用產品上，則必須采用雙透鏡的設計光路。

文章來源于：天孚通信研發部提供，未經允許禁止轉載，若轉載請標明出處，若未標明出處將追究法律責任。
